Der Anet ET4 Pro ist ein 3D-Drucker, den ich Einsteigern definitiv nicht empfehlen würde. Bevor er anfing mehr oder weniger normal zu tippen, trank er viel Blut von mir. Tabellenkalibrierung ist ein Schmerz. Schrauben lösen sich während des Druckens, Firmware-Fehler, Endschalterfehler, nicht sehr hochwertige Montage. All dies erhalten Sie beim Kauf dieses Modells in vollem Umfang. Ich habe mehrere Wochen gebraucht, um diesen Drucker dazu zu bringen, mehr oder weniger erträglich zu drucken. Aber ich traue ihm immer noch nicht zu, wichtige Modelle zu drucken, sondern nur Entwürfe, Prototypen oder Teile, die keine Anforderungen an eine perfekte Oberfläche haben. Aber hier liegt der Grund eher darin, dass ich andere Drucker habe, die out of the box viel besser drucken. Und das alles für über 200 Dollar. Generell kann ich gleich zu Beginn des Reviews sagen, dass dieser Drucker definitiv nicht für Einsteiger in den 3D-Druck geeignet ist. Wenn Sie jedoch ein wenig basteln, können Sie auf diesem Drucker Modelle erhalten, die eine normale Qualität aufweisen. Aber braucht man das? Das ist die Frage. Ich persönlich habe definitiv vor, diesen Drucker in Zukunft komplett neu zu machen, nur den Rahmen als Basis zu lassen und auf seiner Basis einen interessanteren Drucker zu bauen. Vielleicht melden sie sich und erzählen davon. Aber jetzt ist die Überprüfung Anet ET4 Pro im Lagerzustand.

Merkmale des Anet ET4 Pro:

  • Modell: ET4 PRO
  • Drucktechnologie: FDM
  • Druckblocktyp: 1xBowden-Extruder
  • Druckmedientyp: PLA, ABS, HIPS und ähnliche Kunststoffe
  • Filamentdurchmesser: 1,75 mm
  • Rahmenmaterial: Aluminium
  • Druckbereich: 220 x 220 x 250 mm
  • Düsendurchmesser: 0,4 mm
  • Genauigkeit: ±0,1 mm
  • Schichtdicke: 0,1-0,3 mm
  • Optionen zum Herunterladen von Modellen: Verbindung zu einem Computer; Offline mit microSD
  • LCD-Display: 2,8 Zoll Farbe
  • Maximale Druckgeschwindigkeit: bis zu 150 mm/s
  • Empfohlene Druckgeschwindigkeit: 30-60 mm/s
  • Tischmaterial (HotBed): Aluminiumplattform + gehärtetes Glas oder Wärmeleitpad
  • Extrudertemperatur: bis 250°С
  • HotBed-Temperatur: bis zu 100 ° C
  • 3D-Druckergröße: 510 x 485 x 250 mm
  • Gewicht: 7,6 kg

Ausstattung und Aussehen

Der Drucker wird in einem großen, gewichtigen Karton geliefert, bereits halb zusammengebaut:

Wir nehmen zwei Substrate heraus, eines enthält den unteren Teil des Druckers und das zweite Portal die Z-Achse.Auch zwischen den Rahmen befinden sich verschiedene Komponenten. Ich hatte auch eine 1-kg-PLA-Kunststoffspule mit dem Drucker, aber sie war nicht auf dem Foto zu sehen.

Ich kann auch nicht umhin zu zeigen, wie die Schachtel mit dem Drucker beschädigt wurde, und das Vorhandensein von weichem Schaumstoff ist hier eindeutig nicht überflüssig. Schließlich kann unsere Post wahrscheinlich wie in einem Witz: Bei der Lieferung von zwei Eisenkugeln aus einem Lager ging eine verloren und die zweite brach. Dies ist das Loch in der Seite der Box:

Wir haben das Loch bewundert, jetzt bewundern wir den Drucker. Fangen wir ganz unten an. Mainboard, Netzteil und ein Motor befinden sich in einem Metallgehäuse, das zusätzlich von innen mit einem zusätzlichen Profil verstärkt ist. Der Heiztisch besteht aus einem Sandwich in Form einer Halteplatte, auf der sich eine Aluminiumplatte mit Heizung und Glas darauf befindet. Das Set enthält auch einen Aufkleber für den Tisch, den ich natürlich angebracht habe. Das Gehäuse an sich ist gut verarbeitet. Auf der rechten Seite hat es einen Schalter, ein Loch für das Netzkabel, einen microSD-Kartensteckplatz und einen Typ-B-Anschluss zum Anschließen eines Druckers an einen Computer. Es gibt auch ein Gitter zum Blasen des Motherboards

Auf der linken Seite befindet sich ein Kühlergitter, durch das der Drucker Luft bläst:

Wenn Sie die Basis umdrehen, sehen Sie das Netzteil, einige Drähte, die mit Kunststoffhaltern befestigt sind, und den Motor der Y-Achse

Schauen wir uns nun den Heiztisch genauer an. Wie ich oben geschrieben habe, ist dies ein Sandwich aus einer X-förmigen Platte, einer Aluminiumplatte und Glas:

Ich bin froh, dass der Hersteller bei der Montage auf unzuverlässige Steckverbindungen verzichtet hat. Hier wird der Heizdraht mit einer Kunststoffschelle starr fixiert und mit dem Kontaktpad verlötet:

Wenig ermutigend ist aber, dass die Heizplatte keine Isolierung hat. Um ehrlich zu sein, heizt sich der Tisch schnell genug auf. Es erwärmt sich in ca. 1-2 Minuten auf eine Temperatur von 60-70 Grad. Dies reicht aus, um die gängigsten Filamente zu drucken.

Der Aufkleber muss auf jeden Fall geklebt werden. Und das nicht, um die Haftung des Filaments zu verbessern, sondern um das Tafelglas nicht mit einer Düse zu zerquetschen. Dies ist einfacher zu tun, als es scheint.

Nach ein paar Testdrucken während des Kalibrierungsprozesses wurde der Aufkleber sofort beschädigt:

Aber ich greife schon vor. Betrachten Sie nun das Portal der Z-Achse: Es hat ein klassisches Design. Die Z-Achse bewegt sich vertikal mit Hilfe eines einzelnen Motors, an dem ein starrer Bolzen befestigt ist. Der Bolzen selbst an der Spitze hat keine Verriegelung. Das ist für manche ein Plus, für andere ein Minus. Ich persönlich befestige nie einen Bolzen an der Oberseite des Rahmens, und ich denke nicht, dass dies notwendig ist.

Interessanterweise kann ich auch das Vorhandensein einer Adapterplatine auf der Z-Achse feststellen, die sowohl der Schönheit als auch der Zuverlässigkeit dient:

Ein Kabel kommt vom Motherboard, und auf diesem Board sind alle notwendigen Elemente bereits angeschlossen.

Mechanische Endschalter der X- und Y-Achse:

Extruder in einem Bowdendrucker. Es gibt einen Fadenendesensor. Aber sie sind nicht sehr bequem platziert, und Sie verstehen dies, wenn Sie Kunststoff ersetzen.

Der Druckkopf selbst ist separat. Es bewegt sich aufgrund der Räder im V-Nut-Profil entlang des Profils. Beim Zusammenbau müssen Sie es auf den Rahmen legen, den Riemen auflegen und mit Hilfe des X-Achsen-Motors spannen

Zusammenbau des Druckers

Nachdem Sie sich die Details angesehen haben, können Sie nun mit dem Zusammenbau beginnen. Für die Montage wird der Drucker mit allen notwendigen Werkzeugen geliefert. Ein Sechskantsatz, ein Schraubenschlüssel zum Einstellen des Tischsensors und ein Gabelschlüssel. Und ja, das Kit enthält auch einen Kartenleser und eine nicht genannte MicroSD-Karte. ( Übrigens stellte sich heraus, dass die Karte fehlerhaft war. Zuerst verlor sie Dateien und starb dann vollständig. )

Der Zusammenbau ist nicht wirklich schwierig. Zunächst müssen Sie beide Hälften des Rahmens mit vier vollständigen Schrauben verdrehen und auch alle Stecker mit den Anschlüssen verbinden

Im zweiten Schritt setzen wir den Druckkopf ein, ziehen den Riemen fest und verbinden das Kabel vom Motherboard zum Verteiler:

Wir klemmen die Schnüre mit Kabelbindern fest:

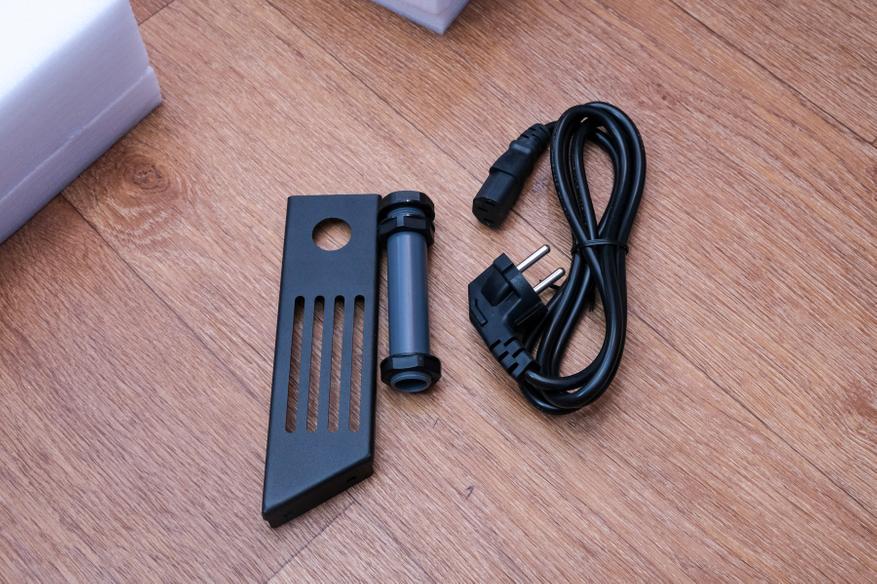

Und der letzte Schritt ist die Installation des Spulenhalters. Hier hat der Hersteller das Rad nicht neu erfunden und wie bei den meisten Druckern einfach ein Metallbein mit Kunststoffrohr in den Bausatz gepackt:

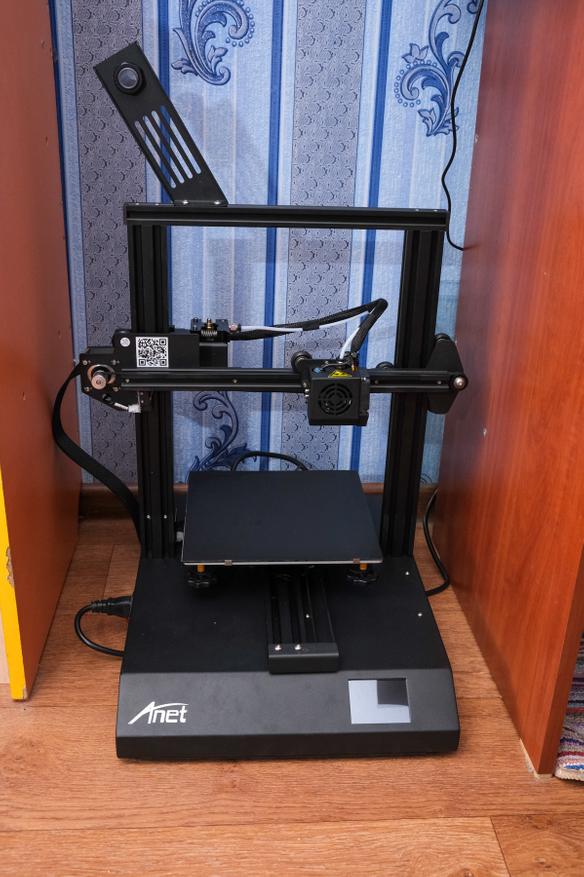

Und damit ist der Drucker einsatzbereit. Art von. Tatsächlich lohnt es sich jedoch, sofort den festen Sitz aller Schrauben zu überprüfen und die Exzentermuttern an allen Achsen festzuziehen, um das Spiel zu beseitigen ( und hier sind sie anständig ). Mein Drucker ist gerade zwischen dem Nachttisch und dem Tisch aufgestanden, wo er arbeiten muss:

Und wenn Sie denken, dass Sie jetzt definitiv drucken können, dann irren Sie sich. Jetzt müssen wir den automatischen Tabellensensor einrichten. Er ist ein kapazitiver ABL. Zuerst brauchen wir ein Blatt Papier. Am Sensor befindet sich eine Schraube, die bis zum Anschlag angezogen werden muss, wenn der Sensor nicht auf den Tisch, aber auf das darauf gelegte Blatt reagiert. Dann können Sie eine automatische Kalibrierung durchführen und die Schrauben des Tisches festziehen, um ihn auszurichten. Ich habe folgendes bekommen:

Der Tisch ist wirklich schief, und egal, wie sehr ich mich anstrenge, das Foto zeigt die beste Kalibrierung, die ich bekommen konnte. Übrigens weiß ich nicht, ob dies die Pfosten meines Druckers sind oder jeder es hat, aber tatsächlich erinnert sich der Drucker nicht und berücksichtigt nicht die Nervosität des Tisches. Diese Messungen werden nicht gespeichert und beim Drucken nicht verwendet. Und das ist ein Joint. Daher können Sie einfach die übliche Kalibrierung verwenden und dann den von uns benötigten Z-Achsen-Abstand einstellen.

Software

Nun, jetzt können Sie mit dem Drucken beginnen. Aber vorher machen wir uns mit der Druckersoftware vertraut.

Der Drucker verfügt über einen 2,8-Zoll-Farb-Touchscreen. Der Sensor ist resistiv und reagiert nicht nur auf den Finger, sondern auch auf beliebige andere Objekte.

Wenn der Drucker eingeschaltet wird, sieht der Benutzer einen Begrüßungsbildschirm mit dem Logo des Herstellers:

Der Drucker wird ziemlich schnell geladen, er schaltet sich in 15 Sekunden ein. So sieht das Hauptmenü aus:

Hier können Sie sofort versuchen, die von uns benötigte Sprache auszuwählen, aber leider wurde die russische Sprache nicht geliefert:

Das Menü „Vorbereiten“ enthält Achseneinstellungen und -kalibrierung sowie ein Menü zum Wechseln des Filaments:

Im Menü Einstellungen können Sie eine manuelle Kalibrierung durchführen, Informationen über den Drucker und die Firmware anzeigen und die Firmware auch von einem Flash-Laufwerk aktualisieren:

Und so sieht das Druckmenü aus. Wenn Sie darauf drücken, öffnet sich der Inhalt des Flash-Laufwerks, wo Sie eine Datei zum Drucken auswählen können:

Es stimmt, es gibt einen offensichtlichen Pfosten der Firmware. Die zu druckende Datei muss mit den Pfeilen nach oben und unten ausgewählt werden. Es wäre logisch, einfach auf den Dateinamen zu klicken, um ihn auszuwählen, aber nein. Sie müssen zuerst durchblättern und bei der gewünschten ausgewählten Datei auf die Schaltfläche OK klicken.

Nachdem wir eine Datei zum Drucken ausgewählt haben, sehen wir folgendes Menü:

Hier können Sie sozusagen im Handumdrehen die Temperatur von Tisch und Düse sowie die Lüfterdrehzahl regulieren. Halten Sie den Druck an oder stoppen Sie ihn ganz.

Nach Abschluss des Druckvorgangs zeigt der Drucker das folgende Fenster mit der Information an, dass der Druckvorgang abgeschlossen ist:

Druckprozess

Nun, jetzt zum Drucken. Wie ich oben sagte, der Drucker liebt es, zu versagen. Zum Beispiel kann er die Lücken komplett vergessen und anfangen, die Düse in den Tisch zu drücken, oder die Endschalter und ihre Richtungen verlieren. Jeden Moment kann sich die eine oder andere Schraube lösen, wodurch sich eine der Achsen lockert. Und als Ergebnis kann ein unbeaufsichtigt gelassener Ausdruck so aussehen:

Oder so:

Oder so:

Was natürlich keine Freude macht. Und manchmal kann es zwei Teile hintereinander drucken, aber einer von ihnen wird gut aussehen und der zweite nicht so sehr. Wie hier:

Wenn Sie sich jedoch über den Drucker setzen und folgen, können Sie ganz gute Details machen. Hier die gleichen Haken wie auf dem Foto oben, aber dieses Mal entschied er, dass er bereit war zu gehen:

Aber übrigens. Wenn Sie den Drucker dennoch vor dem Drucken kalibrieren, alles mehrmals überprüfen, darauf achten, dass die Temperatur richtig eingestellt ist und die Lücken nicht weglaufen, dann können Sie normale Modelle bekommen. Hier sind einige Beispiele:

Und diese Anpassung und Anpassung vor jedem Druck ist ehrlich gesagt sehr nervig. Sitzen und nachdenken, drucken oder nicht. Wie man Lotto spielt.

Entweder er druckt gut, dann kommt ein Bug heraus.

Im Allgemeinen verstehen Sie. Es ist ziemlich nervenaufreibend.

Fazit

Ich werde ehrlich sein. AnetET4 Pro 3D-Drucker empfehle ich definitiv nicht zum Kauf. Alles scheint nach dem Verstand gemacht zu sein, aber es ist schlecht umgesetzt. Ich persönlich verwende diesen Drucker nur als Backup-Drucker, wenn meine beiden Hauptdrucker mit dem Drucken beschäftigt sind. Plötzlich muss dringend etwas anderes gedruckt werden, und das ist nicht sehr kompliziert und der Kunde wird keine Beschwerden über die Qualität haben, erst dann beginne ich mit dem Drucken. Ich könnte diesem Drucker verzeihen, wenn er 100-130 Dollar kosten würde. Aber der Preis dieses Druckers liegt jetzt bei 230-270 Dollar. Welche Art von Produkt ist nur ein offener Überpreis. Zum Beispiel habe ich einen Kywoo3D Tycoon Max 3D-Drucker ( meine Bewertung ), sein Preis liegt bei etwa 300 US-Dollar und rechtfertigt seinen Preis voll und ganz. Und hier ist der Drucker nicht etwas, das nicht an seinem Preis zieht, es muss auch mit einem Tamburin um ihn herum getanzt werden. Lieber einen Volksender kaufen als dieses Stück.

Ich persönlich plane, diesen Drucker zu wiederholen. Die Linearführungen habe ich mir schon angeschaut, mich aber noch nicht für das Mainboard entschieden. Ich möchte etwas mit Klipper-Unterstützung nehmen. Nun, ich denke, es ist besser, es von Bowden zu Direct zu übertragen, um in Flex zu drucken. Jedenfalls gefällt es mir besser, wenn der Drucker einen Direktextruder hat. Nun, etwas muss mit dem schiefen Tisch gemacht werden. Sie könnten diesen Drucker natürlich verkaufen, aber ich bin keine Plage für meine Gesundheit, wenn ich dieses minderwertige Produkt verkaufe.

Das ist alles. Nun, plötzlich, falls es Sie interessiert, wurde dieser Drucker hier gekauft .
