Der FlyingBear LaserMan Lasergravierer ist ein Schneide-, Gravur- und Markierungsgerät. Eine sichere und einfach zu bedienende Maschine, die mit einfachen Materialien arbeiten kann und sich hervorragend für den Heimgebrauch oder sogar für eine kleine Werkstatt eignet. Was ist daran so gut? Lass es uns gemeinsam herausfinden.

Technische Daten FlyingBear Laser Man

  • Abmessungen des Arbeitsbereichs: 400 x 450 mm
  • Laserleistung: 5,5 W
  • Gravurgeschwindigkeit: 10000 mm/min
  • Stromverbrauch aus dem Netzwerk: 40 W
  • Unterstützte Formate: NC, BMP, JPG, PNG, DXF,…
  • Modell-Download-Optionen: USB, WLAN, SD-Karte
  • Materialien: Holz, Kunststoff, Papier, beschichtetes Metall
  • Abmessungen: 780 x 610 x 157 mm
  • Gewicht: 13,5 kg

Verpackung und Lieferumfang

Das Gerät kommt in einem relativ kleinen Karton aus recyceltem Karton. Die Box ist nicht sehr informativ, sie enthält das FlyingBear-Logo, daneben Informationen über den Namen des darin befindlichen Geräts – LaserMan. Hier finden Sie auch Angaben zur Farbe des Gerätes, sowie Angaben zu den Gesamtabmessungen der Geräte und deren Gewicht.

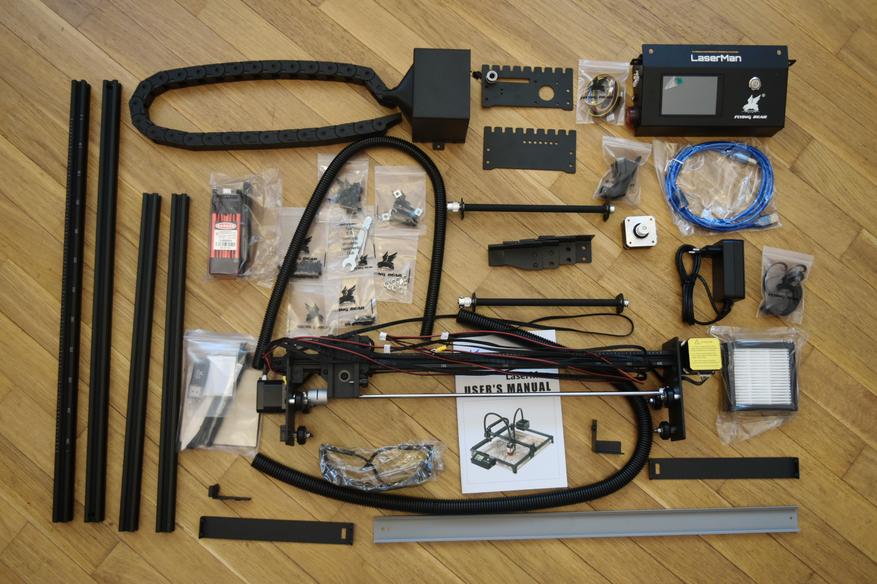

Der FlyingBear LaserMan Lasergravierer wird als Bausatz geliefert, d.h. Es besteht aus mehreren Modulen, die zu einer einzigen Struktur zusammengesetzt werden müssen. Alle Elemente des Liefersets sind fein säuberlich zwischen drei Lagen Polyethylenschaum ausgelegt.

Im Lieferumfang sind viele Elemente zum Zusammenbauen enthalten und ich sehe keinen Sinn darin, diese aufzuzählen. Neben dem Lasergravierer selbst enthielt mein Paket ein Luftfiltersystem mit einem HEPA-Filter, einen Mechanismus zum Gravieren zylindrischer Oberflächen, eine Schutzbrille, ein USB-Kabel, ein Netzteil, ein Montagewerkzeugset, einen Satz Testplatten und Reinigungsbürsten .

Das Paket-Bundle dieses Modells ist meiner Meinung nach einfach spitze, es ist alles dabei, was man zum Zusammenbauen des Geräts braucht, und Material zum Testen ist auch dabei.

Montage und Einrichtung

Bei der Montage eines Lasergravierers wird es keine Schwierigkeiten geben, denn. die anleitung zeigt den zusammenbau ausreichend detailliert, aber falls doch mal schwierigkeiten auftauchen, enthält die anleitung einen qr-code, durch scannen gelangen wir auf den youtube-kanal des herstellers, wo es ein ausführliches video zum zusammenbau des gravierers gibt.

Ich möchte Ihre Aufmerksamkeit darauf lenken, dass alle vorgefertigten Elemente des Rahmens der Graviermaschine (Maschine) aus haltbarem und leichtem X-förmigem Aluminiumprofil, schwarz lackiert, bestehen. Am Ende der Montage erhalten wir eine Struktur mit den Gesamtabmessungen 780 x 610 x 157 mm und einem Gewicht von 6,5 kg. Der Arbeitsbereich beträgt bei diesem Modell 400 x 450 mm. Damit die Drähte nicht heraushängen und zu einem Bündel zusammengefügt werden, vervollständigt der Hersteller die Maschine mit einem speziellen flexiblen Gehäuse für Drähte.

Generell wirkt der Lasergravierer klassisch und unterscheidet sich im Design nicht wesentlich von den Geräten der Konkurrenz.

Spezifikationen Funktionalität und Kontrolle

Die FlyingBear LaserMan-Graviermaschine verwendet ein D-B5500S-Lasermodul mit einer Wellenlänge von 445 nm, einer Laserleistung von 5,5 W und einem Fokus von 0,08 x 0,1 mm. Und hier möchte ich gleich noch einmal darauf hinweisen, dass das Gerät für einfache Aufgaben im Haushalt konzipiert ist. Der LaserMan leistet hervorragende Arbeit beim Schneiden von Holz, Kunststoff, Papier, Sperrholz, Gravieren von Edelstahl und Aluminium, aber Sie sollten keine superhohe Leistung von ihm erwarten, da der 5,5-W-Laser bestenfalls in der Lage ist, eine 3-mm-Sperrholzplatte zu schneiden in einem Durchgang. Die angegebene maximale Gravurgeschwindigkeit beträgt 10.000 mm/min, und das ist mehr als genug, da diese Zahl in den meisten Fällen 5.000 mm/min nicht überschreitet.

Besonderer Dank gebührt dem Luftfiltersystem mit HEPA-Filter, ausgestattet mit einem 80-mm-Lüfter. Mit diesem System können Sie den Gravierer auch in Wohngebieten einsetzen. Ein mäßig starker Lüfter leistet hervorragende Arbeit, um Rauch und Staub aus dem Arbeitsbereich zu entfernen. Gleichzeitig möchte ich Ihre Aufmerksamkeit darauf lenken, dass wir nicht erwarten sollten, dass wir während der Arbeit des Graveurs das versengte Material nicht riechen werden. Es wird sein, aber nicht so scharf und es wird nicht so starker Rauch im Raum sein. Wenn Sie den Geruch maximal beseitigen müssen, würde ich empfehlen, ein Airmate-Filtersystem mit Kohlefilter zu kaufen.

Ein weiteres interessantes Merkmal des FlyingBear LaserMan ist das Vorhandensein eines Flammenerkennungssystems, das automatisch aufhört zu arbeiten und das Gerät beim geringsten Feuer ausschaltet. Der Graveur piepst dann.

B. zur Steuerung und Bedienung des Lasergravierers FlyingBear LaserMan. Dem Benutzer stehen mehrere Modi zur Verfügung.

Verwenden von microSD- Speicherkarten

Dieser Modus ist am einfachsten zu verwenden. Für die Gravur muss die Datei auf die Karte geschrieben werden, nachdem sie zuvor in das von der Graviermaschine unterstützte Format gebracht wurde. Glücklicherweise ist das Gerät in der Lage, eine ziemlich große Anzahl von Formaten zu akzeptieren, nämlich: NC, BMP, JPG, PNG, DXF usw.

Nachdem das Gerät eingeschaltet und betriebsbereit ist, können wir den entsprechenden Abschnitt auswählen, in dem wir eine Liste der auf der Karte aufgezeichneten Dateien sehen. Über den Touchscreen müssen wir eine Datei zum Gravieren auswählen. Außerdem bietet uns das Gerät an, im automatischen oder manuellen Modus weiterzuarbeiten.

Durch die Auswahl des automatischen Lasergravurmodus fährt der Kopf auf den Nullpunkt, woraufhin wir aufgefordert werden, den Gravurvorgang zu starten. Der Einfachheit halber können wir das Gerät bitten, die Gesamtabmessungen des Bildes anzugeben, das auf die Oberfläche aufgebracht werden soll, oder wir können sofort mit dem Gravurvorgang beginnen, nachdem wir zuvor die Anzahl der Laserdurchgänge angegeben haben. Nach dem Start des Prozesses können wir über den Touchscreen die Leistung des Luftfilters, die Geschwindigkeit des Lasers usw. im laufenden Betrieb ändern.

Bei Auswahl des manuellen Betriebsmodus erhalten wir Zugriff auf die zuvor beschriebene Funktionalität, während wir die Möglichkeit haben, den Laserkopf genau zu positionieren. Dies gilt insbesondere, wenn wir einen Abschnitt gravieren müssen, der sich irgendwo in der Mitte der Maschine oder in einer entfernten Ecke befindet, d.h. Wir können jede Position wählen, um mit dem Gravieren zu beginnen.

Verwendung von WiFi und Webinterface

Tatsächlich unterscheidet sich diese Betriebsart nicht wesentlich von der Art des Gravierens von einer Speicherkarte, weil. Wir haben die Möglichkeit, nur die Dateien zu gravieren, die sich auf der Karte befinden, weil. Wir können eine auf einem lokalen Computer oder Smartphone aufgezeichnete Datei herunterladen, aber bevor wir mit der Arbeit beginnen, wird sie auf eine Speicherkarte heruntergeladen, die in der Maschine installiert sein muss.

Die Weboberfläche ist zugänglich und verständlich. Hier sollte es keine Schwierigkeiten bei der Arbeit geben, hier steht uns jedoch der „Setting“-Modus zur Verfügung, in dem wir die Heizung feinjustieren können. Unvorbereitete Benutzer haben in diesem Abschnitt nichts zu tun.

Verwenden der USB -Verbindung und Softwareprodukte

Diese Arbeitsweise mit der Maschine ist die funktionellste. Das Gerät kann mit zwei verschiedenen Anwendungen arbeiten. Die erste Anwendung ist LaserGRBL. Wie erwartet präsentiert uns die kostenlose LaserGRBL-Anwendung eine sehr eingeschränkte Funktionalität.

LaserGRBL ist die perfekte App für Anfänger. Mit dieser Anwendung können Sie sowohl Vektor- als auch Rasterbilder verarbeiten.

Ich möchte gleich darauf hinweisen, dass bei der Arbeit mit Rasterbildern eine automatische Verarbeitung und Konvertierung in ein Vektorformat stattfindet. Beim Vorbereiten einer Datei für die Gravur hat der Benutzer die Möglichkeit, eine minimale Bildbearbeitung durchzuführen, z. B. das Setzen von Halbtönen. Die Anwendung empfiehlt zunächst voreingestellte optimale Werte für das Arbeiten mit unterschiedlichen Schneidstoffen.

Der vielleicht wichtigste Nachteil dieser Anwendung besteht darin, dass sie nicht die Möglichkeit bietet, die Laserleistung, die Anzahl der Durchgänge und die Bewegungsgeschwindigkeit für einzelne Fragmente zu ändern. Das heißt, wenn wir ein Bild anwenden und einen Rahmen ausschneiden müssen, müssen wir diesen Vorgang in zwei Phasen unterteilen. Erst gravieren, dann schneiden.

Weitaus funktionaler ist die kostenpflichtige Anwendung LightBurn. Eine sehr funktionale Anwendung mit einer großen Anzahl von Einstellungen, der Möglichkeit, mit mehreren Geräten zu arbeiten usw. Es gibt ganze Foren im Internet, die sich der Einrichtung und Arbeit mit dieser Anwendung widmen. Meiner Meinung nach ist der Hauptvorteil dieser Anwendung neben ihrer Vielseitigkeit die Möglichkeit, eine Reihe verschiedener Operationen nacheinander auszuführen. Tatsächlich ist diese Anwendung frei von dem Hauptnachteil, der der LaserGRBL-Anwendung innewohnt. Der vielleicht wichtigste Nachteil bei dieser Anwendung ist die fehlende Möglichkeit, die Gravurparameter im laufenden Betrieb anzupassen. Das heißt, wenn wir im Laufe der Arbeit die Geschwindigkeit des Laserkopfes erhöhen oder die Laserleistung verringern müssen, können wir dies nicht tun. Wahrscheinlich irre ich mich und habe diese Möglichkeit nicht gefunden. Wenn ja, sagen Sie mir bitte in den Kommentaren, wie Sie diese Funktion implementieren können. Außerdem habe ich in den Anwendungseinstellungen keine Möglichkeit gefunden, die Lüftergeschwindigkeit des Luftfilters anzupassen, und ich konnte diesen Lüfter nicht einschalten.

Testen von Lasergravierern

Bevor Sie mit der Arbeit beginnen, ist es wichtig, daran zu denken, dass Laserstrahlung irreparable Gesundheitsschäden verursachen kann, daher ist es notwendig, mit dem Graveur mit abgesenktem Schutzglas zu arbeiten. Beim Fokussieren, Justieren des Nullpunkts und anderen Tätigkeiten, die eine freie Sicht auf den Strahlfleck erfordern, ist das Arbeiten mit einer Schutzbrille unbedingt erforderlich.

Wenn Sie die Maschine zum ersten Mal einschalten, müssen Sie sie mit der mitgelieferten Kalibrierplatte um die Y-Achse kalibrieren.

Als nächstes müssen wir die Position des Laserkopfes einstellen, ebenfalls mit einer Kalibrierplatte. Jetzt ist der Lasergravierer vollständig einsatzbereit.

Der FlyingBear LaserMan wurde in verschiedenen Betriebsmodi getestet. Die meisten Proben wurden in das NC-Format konvertiert, auf einer Speicherkarte aufgezeichnet und direkt von dieser gedruckt, und diese Vorgänge wurden sowohl im manuellen als auch im automatischen Modus ausgeführt. Funktionaler ist natürlich das Arbeiten im manuellen Modus, denn ohne Schwierigkeiten können wir den Lasergravurkopf auf die gewünschte Stelle setzen, die Abmessungen der Gravurfläche prüfen und den Vorgang starten. Eine genauere Positionierung des Laserkopfs wird durch eine numerische Anzeige der Position des Kopfs relativ zur X- und Y-Achse erleichtert, was in der Tat sehr praktisch ist und an einigen Stellen die Positionierungsaufgabe erleichtert (z. B. wenn wir zeichnen ein Werkstück in der LightBurn-Anwendung und wir müssen die Koordinaten seiner Position auf dem Blech bestimmen).

Graviert wurde natürlich über das WiFi-Modul und das Webinterface. Hier ist alles ganz einfach, wie bei der Gravur von einer Speicherkarte. Wir haben die Möglichkeit, die Position des Laserkopfes einzustellen oder die Arbeit von einem Nullpunkt aus zu beginnen.

Die einfachsten Möglichkeiten sind das Gravieren von Bildern auf verschiedenen Oberflächen. Die Leistungs- und Geschwindigkeitsparameter des Graveurs wurden gemäß den Empfehlungen aus der Tabelle auf der offiziellen Website eingestellt. Die Ergebnisse der Arbeiten sind in den folgenden Bildern zu sehen.

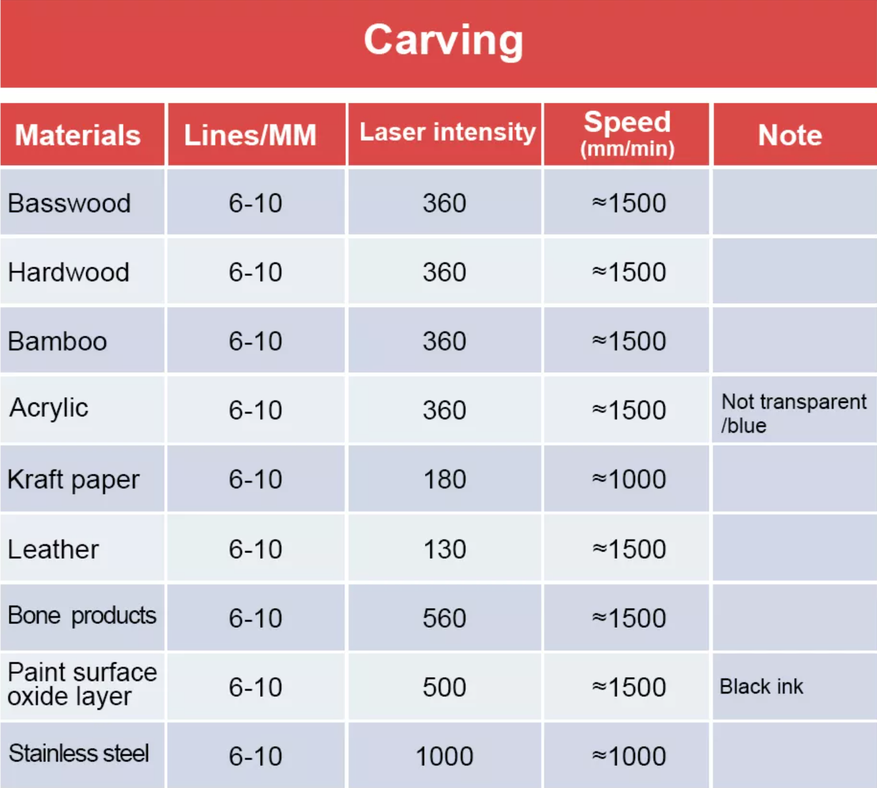

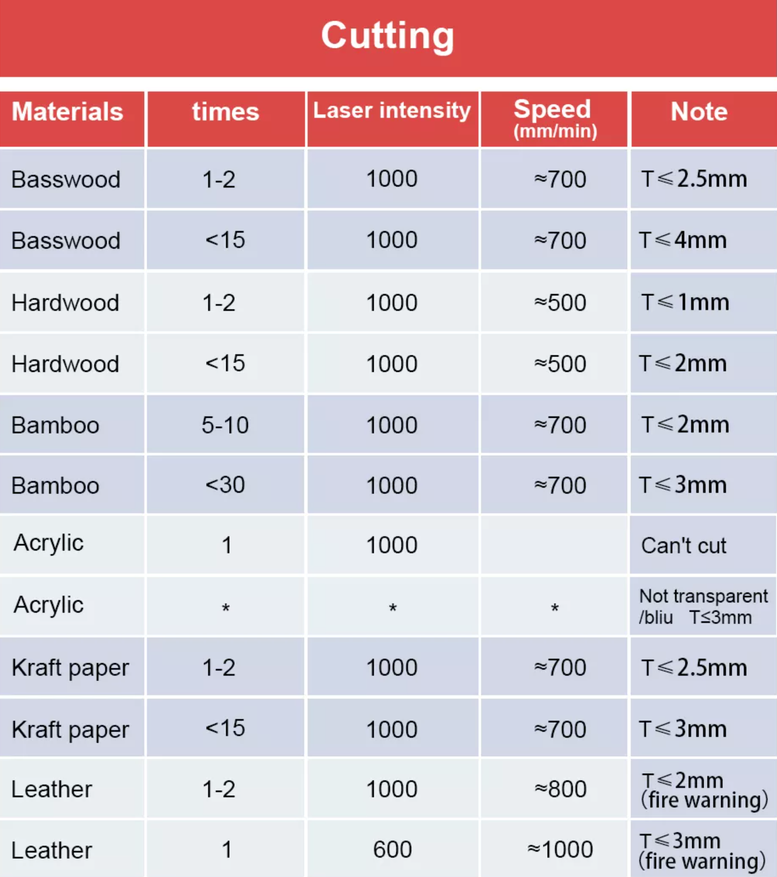

In der Tat, die Tabelle, die ich oben erwähnt habe:

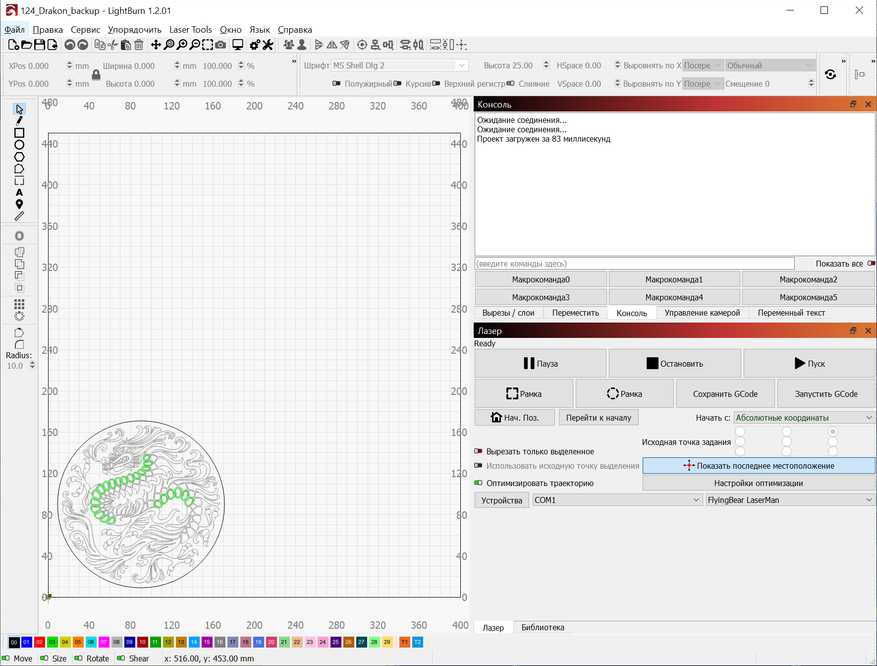

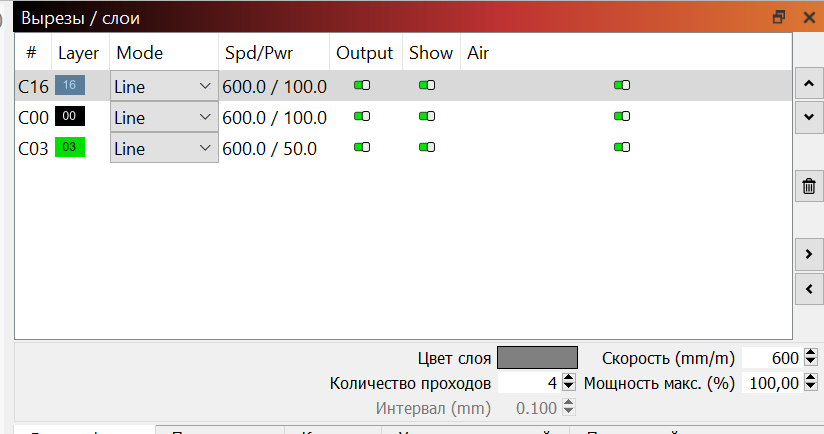

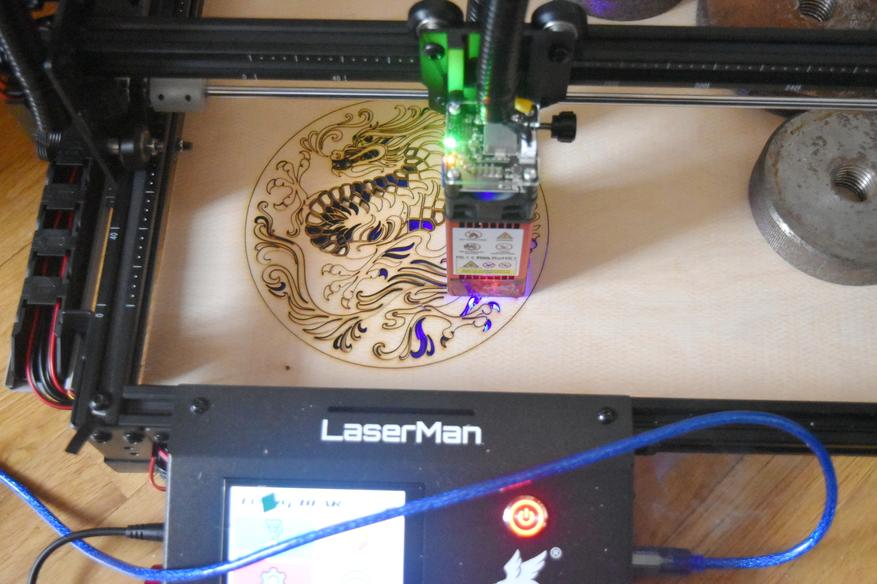

Viel interessanter ist die Arbeit mit der LightBurn-Anwendung. Im Internet wurde eine ziemlich große Anzahl von Rohlingen zum Gravieren gefunden. Fast alle Dateien wurden im CDR-Format aufgezeichnet. Sie wurden in das erforderliche Format konvertiert und dann ging die Arbeit an LightBurn. Wie ich bereits sagte, können Sie mit dieser Anwendung die komplexesten Werkstücke erhalten.

Generell ist die Qualität des FlyingBear LaserMan auf einem guten Niveau. Ja, die Leistung des Laserkopfes von 5,5 W ist etwas klein, aber für den Hausgebrauch völlig ausreichend. Die Maschine kann problemlos Sperrholz mit einer Dicke von 2-6 mm verarbeiten, wobei zu beachten ist, dass die Qualität der Kante von der installierten Laserleistung und der Geschwindigkeit des Laserkopfs abhängt, sodass selbst das einfachste Werkstück leicht beschädigt werden kann Einstellung der falschen Parameter.

Um zu verhindern, dass die untere Oberfläche des Werkstücks brennt, ist es ratsam, während der Arbeit eine Unterlage zu verwenden. Für diese Zwecke können Sie eine spezielle Platte kaufen oder eine günstigere Lösung verwenden. Ich habe Nagelplatten in einem Baumarkt gekauft.

Vorteile

  • Einfache Montage und Einstellung;
  • Vollmetallkarosseriekonstruktion;
  • Die Qualität der verwendeten Materialien;
  • Schaltbegrenzer entlang der X- und Y-Achse;
  • Fach zur Aufbewahrung einer Kalibrierplatte;
  • Kompatibel mit den Betriebssystemen Windows, Linux und MacOS.
  • Feuerschutzsystem;
  • Luftreinigungssystem mit eingebautem HEPA-Filter;
  • Bequeme, intuitive Benutzeroberfläche;
  • Touch-Bedienfeld;
  • Unterstützung für USB, microSD, Wi-Fi;
  • Fähigkeit, Papier, Leder, Holz, Kunststoff usw. zu verarbeiten;
  • Das Gravurdateiformat unterstützt NC, BMP, JPG, PNG, DXF usw.
  • Ausreichend großer Arbeitsbereich;
  • Die Möglichkeit, den Laserkopf durch einen leistungsstärkeren zu ersetzen;
  • Möglichkeit der Gravur auf zylindrischen Oberflächen.

Den aktuellen Preis des FlyingBear LaserMan finden Sie hier oder hier . Sie können auch den Promo-Code verwenden: YT5

Mängel

  • Für hochwertige Arbeiten mit Metall reicht die Leistung des Laserkopfes nicht aus;
  • Mangel an proprietärer Software, die Notwendigkeit, kostenpflichtige Software zu verwenden;
  • Kein großer Not-Aus-Knopf.

Fazit

Der Lasergravierer FlyingBear LaserMan ist ein Gerät, das offline arbeiten kann, auf einer Speicherkarte gespeicherte Dateien gravieren oder über WLAN aus der Ferne arbeiten kann. Gleichzeitig werden die qualitativsten Ergebnisse und die qualitativsten Ergebnisse erzielt, wenn spezialisierte Softwareprodukte verwendet werden. FlyingBear LaserMan eignet sich hervorragend für alltägliche Aufgaben. Das Vorhandensein eines Luftfilters ermöglicht die Verwendung von Geräten in kleinen, gut belüfteten Bereichen, obwohl das Schneiden von Sperrholz in einer Wohnung Blasphemie ist. Im Allgemeinen hat mir dieses Modell persönlich gut gefallen, insbesondere wenn man bedenkt, dass das Basiskit ein Gerät zum Gravieren auf zylindrischen Oberflächen und einen einfachen Luftfilter enthält und die Maschine relativ günstig ist.
