Nahezu jedes Hochhaus verfügt mittlerweile über eine Gegensprechanlage. Ein solcher «Assistent» wird mit einer speziellen Gegensprechtaste geöffnet und ist ein guter Schutz für die Bewohner des Hauses. Interessanterweise, woher weiß die Elektronik, dass die Gegensprechtaste von diesem bestimmten Eingang stammt, und wie funktioniert sie eigentlich? Wir werden heute versuchen, damit umzugehen.

Wie funktioniert der Schlüssel?

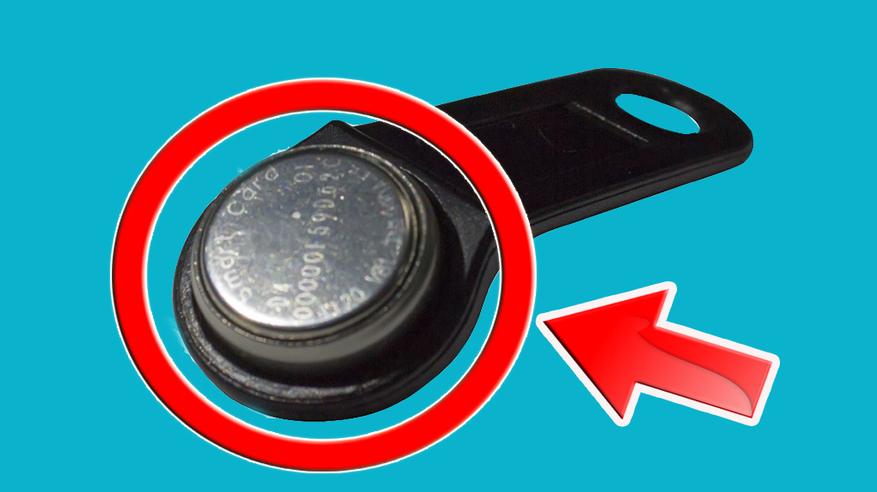

Es besteht die Meinung, dass der Schlüssel der Gegensprechanlage mit einem Magneten ausgestattet ist, der bei Kontakt mit dem Schloss die Tür öffnet. Dies ist jedoch nur ein Mythos und es befinden sich keine Magnete im Inneren des Schlüssels. Obwohl der Schlüssel von außen wirklich wie eine gewöhnliche Batterie aussieht, da er ein flaches rundes Element hat. Der Schlüssel ist viel komplizierter, als es auf den ersten Blick scheint. Es ist ein passives Gerät, in dem sich ein Touch Memory, ein eindeutiger Code und eine Seriennummer befinden.

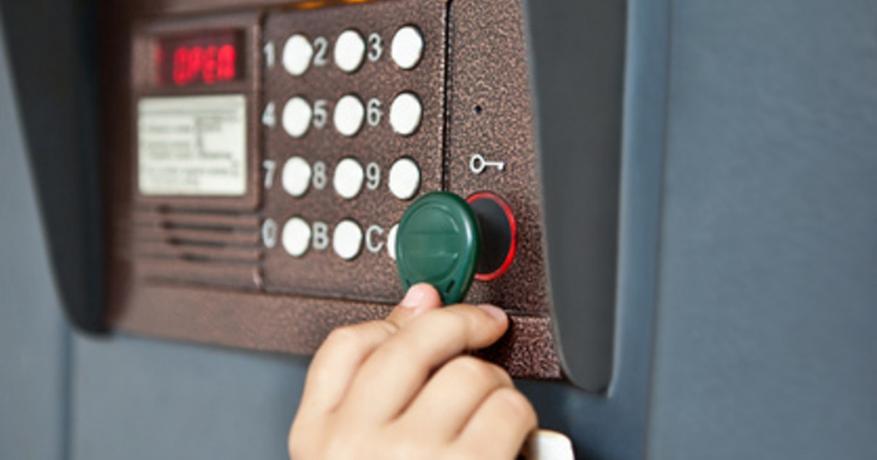

In dem Moment, in dem Sie den Schlüssel an der Gegensprechanlage anbringen, findet eine Interaktion mit dem Kontaktpunkt der Gegensprechanlage statt, der die erforderlichen Informationen aus dem Speicher des Schlüssels liest und das Schloss öffnet.

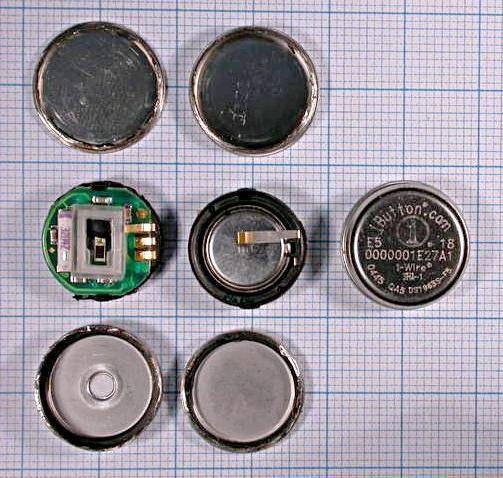

Was steckt im Schlüssel?

Die Sprechtaste ist mit einem nichtflüchtigen TouchMemory-Speicher ausgestattet, der für den direkten Informationsaustausch mit der Sprechstelle über die One-Wire-Bus-Schnittstelle notwendig ist. Die Besonderheit des Busses besteht darin, dass er nicht nur Informationen austauschen, sondern auch Energie über einen einzigen Leiter übertragen kann, indem ein kleiner Kondensator mit einer Kapazität von 60 Mikrofarad aufgeladen wird. Es befindet sich im Schlüsselchip und versorgt den Schlüssel während des Betriebs mit Strom. Während sich der Schlüssel in einem nicht funktionierenden Zustand befindet, beispielsweise in Ihrer Tasche, ist der One-Wire-Bus geschlossen. Allerdings muss man den Schlüssel nur an den Kontaktpunkt in der Gegensprechanlage lehnen, und schon beginnt die Interaktion mit dem Schloss.

Interessant ist, dass die Taste selbst keine Impulse erzeugen kann, dies übernimmt die Gegensprechanlage. Darüber hinaus passiert dies jede Sekunde viele Male, sodass sich das Schloss fast sofort öffnet. Die Geschwindigkeit des Protokolls hängt direkt vom Zustand des Pads und der Umgebung ab. Beispielsweise funktioniert ein Schlüssel ohne verschiedene Verunreinigungen fast sofort.

Übertragung von Informationen

Nachdem der Interaktionsprozess zwischen dem Schlüssel und der Gegensprechanlage selbst hergestellt ist, beginnt die Übertragung von Informationen. Dies geschieht auf diese Weise, zuerst beginnt die Gegensprechanlage kurze Impulse zu erzeugen, damit die notwendigen Informationen aus dem Schlüssel ausgelesen werden können. Die Anzahl der erzeugten Impulse beträgt 64. Somit werden 64 Bit der notwendigen Informationen übertragen. Wenn Sie versuchen, eine andere Tür mit einem Schlüssel zu öffnen, zu dem sie nicht passt, öffnet das Schloss die Tür nicht, nachdem es die Informationen über den eindeutigen Code analysiert hat, da der Code falsch ist.

Arten von Schlüsseln

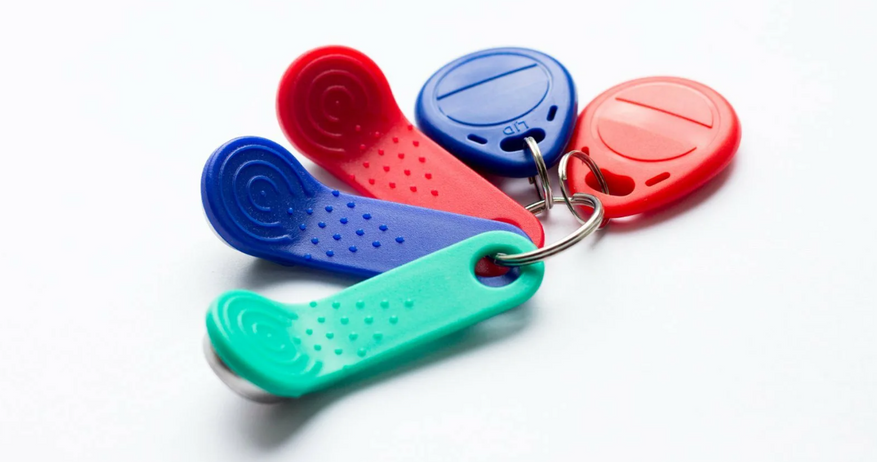

Es gibt nur wenige Grundtypen von Schlüsseln:

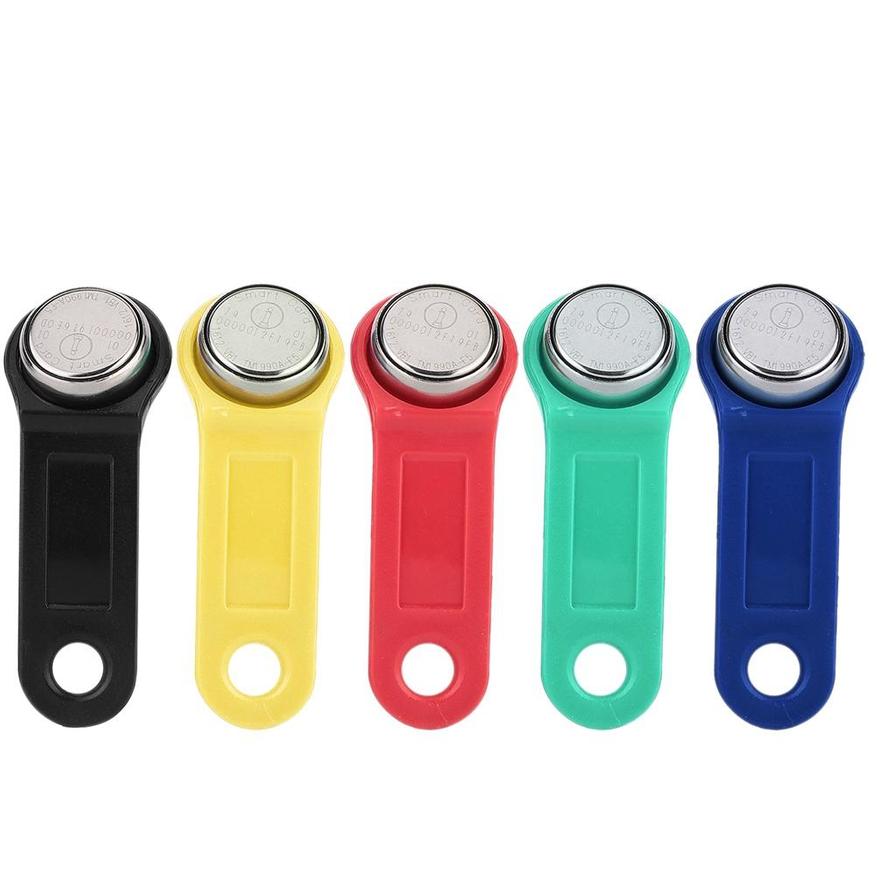

  • Der häufigste Typ ist der Touch-Speicher. Im Alltag wird der Schlüssel als «Tablet» bezeichnet und die meisten von uns verwenden jeden Tag einen solchen Schlüssel. Normalerweise befindet sich der Schlüssel in einem länglichen Kunststoffgehäuse mit einem runden Element, das wie ein normales Tablet aussieht.

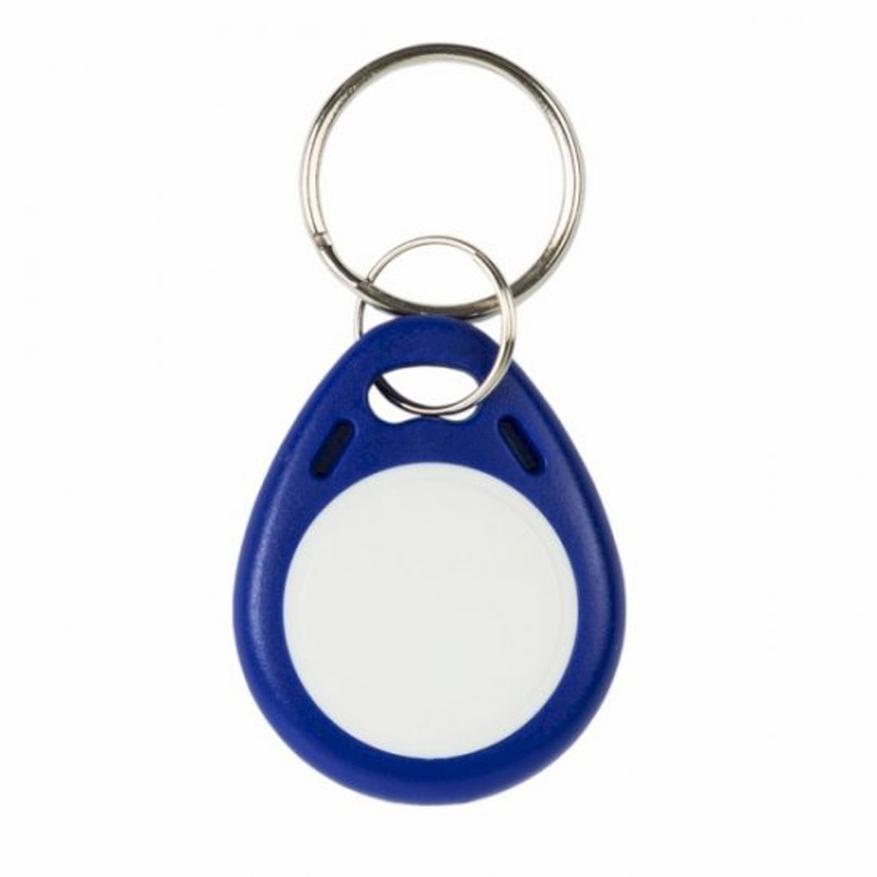

  • An zweiter Stelle steht ein „Droplet“-Schlüssel in einem runden oder ovalen Kunststoffgehäuse mit RFID-Tag. Es gibt auch solche Schlüssel in Form von gewöhnlichen Karten sowie Armbändern. Grundsätzlich sind solche Schlüssel kurzreichweitig (Proximity) und funktionieren in einer Entfernung von bis zu 15 cm, und langreichweitig (Vicinity), in einer Entfernung von bis zu 1 m ablesbar.

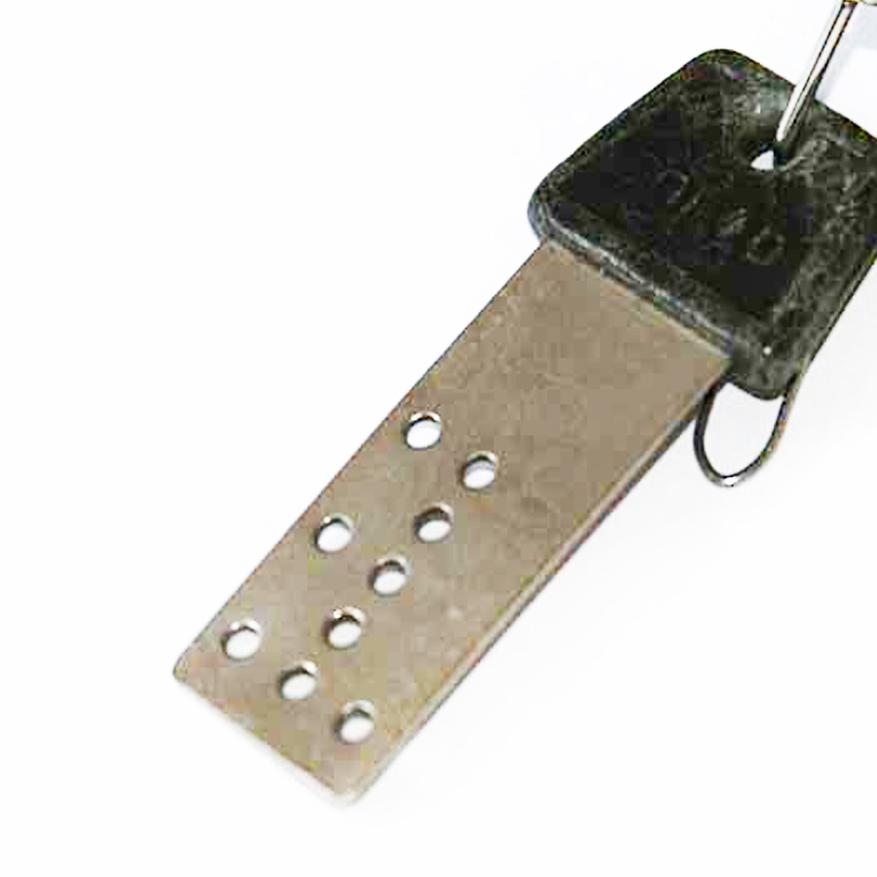

  • Ein weniger verbreiteter Schlüsseltyp ist der optische. Es sieht aus wie eine Metallplatte mit mehreren Löchern, die in einer bestimmten Reihenfolge angeordnet sind. Im Inneren des Schlosses befindet sich eine spezielle Fotozelle, die erkennt, ob die Löcher in der richtigen Reihenfolge sind oder nicht. Die Wirksamkeit eines solchen Schlüssels ist sehr gering, da es nicht schwierig ist, den Schlüssel zu fälschen.

Wie wird eine Schlüsselkopie erstellt?

Um eine Kopie des Schlüssels zu erstellen, benötigen Sie einen sogenannten „Rohling“ oder einen speziellen Rohling, der keinen Code enthält. Der Master liest einen eindeutigen Code von Ihrem Schlüssel und überträgt ihn auf einen leeren Rohling. Das Ergebnis sind zwei absolut identische Schlüssel. Um eine Kopie zu erstellen, ist es nicht erforderlich, einen Spezialisten zu kontaktieren; technisch können Sie dies selbst mit einem speziellen Programm zum Erstellen von Duplikaten auf Basis von Raspberry Pi oder Arduino tun. Als Ergebnis können Sie so viele Kopien erhalten, wie Sie benötigen. Es ist erwähnenswert, dass «Leerzeichen» sowohl einmalig als auch mehrfach verwendbar sind, dh Sie können den Code nur einmal in einen einmalig verwendbaren Code schreiben und einen mehrfach verwendeten Code so oft wie nötig überschreiben.

Ist der Schlüssel entmagnetisiert?

Manchmal gibt es Situationen, in denen der Schlüssel nicht mehr funktioniert, und viele von uns erklären dies damit, dass der Schlüssel einfach entmagnetisiert wurde. Dies ist jedoch nicht wahr. Die Sprechtaste kann nicht entmagnetisiert werden, da kein Magnet im Inneren ist. Tatsache ist, dass diese Situation in den meisten Fällen aus sehr banalen Gründen auftritt. Im Grunde verwendet jeder billige „Rohlinge“ aus China, deren Qualität nicht immer den Anforderungen entspricht. Daher ist es nicht verwunderlich, dass der Schlüssel nicht mehr funktioniert. Zum Beispiel tritt dieses Problem meistens aufgrund fehlenden Kontakts auf. Schließlich ist das Gehäuse solcher Schlüssel nicht hermetisch, und wenn sich der Schlüssel ständig in einer feuchten Umgebung befindet, wird er sicherlich nicht lange funktionieren. Es sei auch daran erinnert, dass statische Elektrizität für den Schlüssel sehr schädlich ist. Wenn Sie beispielsweise den Schlüssel ständig in Ihrer Jeanstasche tragen, wird der statische Stoff ständig mit dem Schlüssel in Kontakt kommen, was zu dessen Bruch führt.

Fazit

Der Schlüssel für die Gegensprechanlage, mit der wir täglich die Tür zu unserem Eingang öffnen, ist nicht so einfach, wie es auf den ersten Blick scheint. Dies ist ein sehr kompaktes nichtflüchtiges Gerät, in dem sich ein TouchMemory-Speicher mit einem eindeutigen Code befindet. Die Interaktion des Schlüssels mit dem Türschloss erfolgt über die One-Wire-Schnittstelle. Und die Arbeitsgeschwindigkeit hängt direkt vom Zustand des Kontaktpads und der Umgebung ab. Derzeit kommen modernere NFC-Sprechanlagen mit einer Frequenz von 13,56 MHz auf den Markt. Wenn Ihr Telefon NFC unterstützt, können Sie daher wahrscheinlich ganz oder teilweise auf die Standardtasten verzichten.
