Diese Verlängerungskabel mit orangefarbenem Kabel werden in vielen bekannten Handelsketten verkauft. Sie sind in Längen von 10 bis 50 Metern auf einer Spule, auf einem Rahmen oder einfach als Knäuel erhältlich. Aus irgendeinem Grund heißen sie in manchen Läden Atlant, in anderen Atom. Ich habe ein zehn Meter langes geerdetes Verlängerungskabel getestet.

Viele Geschäfte geben den Aderquerschnitt dieser Verlängerungskabel mit 1,5 mm² und sogar 2,5 mm² an, der Hersteller selbst gibt den Querschnitt aber weder in der Anleitung noch auf dem Kabel an.

Standardstecker mit seitlichem Kabelausgang, Buchse mit Abdeckung.

Seltsam steht auf dem Kabel: „PVS 3500 W 2022“. Laut Norm steht auf dem Draht nicht die maximale Leistung, sondern der Querschnitt.

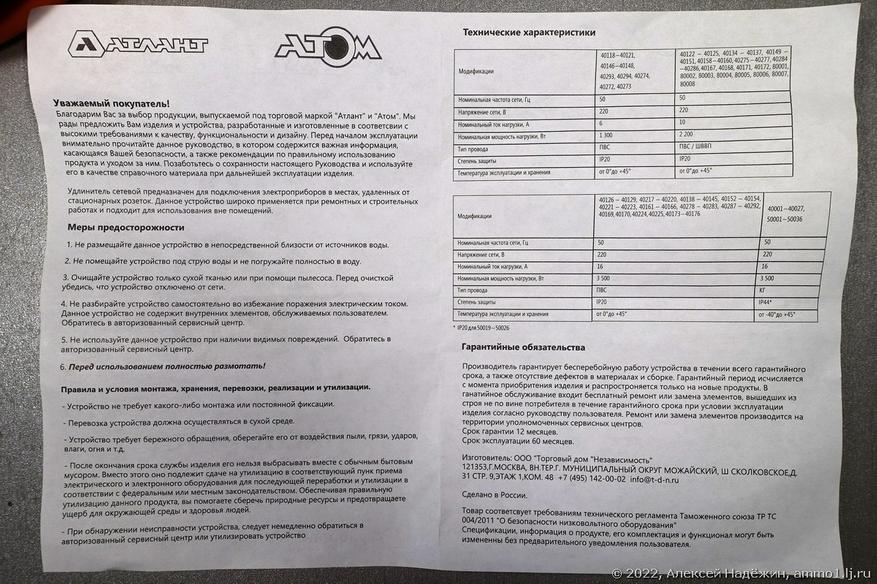

Die Anweisungen, die für alle Verlängerungskabel des Herstellers gelten, geben einen maximalen Strom von 16 A und eine maximale Leistung von 3500 W an (eins entspricht nicht dem anderen: Bei einer Spannung von 230 V sind 16 Ampere 3680 W und 3500 W ist 15,2 A).

Die Länge des Kabels vom Austrittspunkt des Steckers bis zum Eintrittspunkt in die Steckdose beträgt 10 Meter 16 cm, der Abstand vom Rand der Steckdose bis zur Mitte des Steckers beträgt 10 Meter 31 cm.

Um den Betrieb des Verlängerungskabels im Maximallastmodus zu testen, wurde ein Strom von 16 A durch es geleitet.Nach 30 Minuten erreichte die Temperatur des Außenmantels des Kabels 65°C. Es roch nach überhitztem Kunststoff, es wurde eine Überhitzung eines der Kontakte des Steckers festgestellt – seine Temperatur erreichte 73 ° C. Bei einem Strom von 15 A erwärmt sich das Kabel auf 62 °C.

Das Verlängerungskabel ist mit 16 A belastbar, jedoch an der Grenze seiner Leistungsfähigkeit.

Die Adern bestehen aus 13 Adern mit einem Durchmesser von 0,25 mm (Adernquerschnitt ca. 0,64 mm²).

Der Widerstand der Adern in einem Abschnitt von 1 m des Drahtes war:

  • Brauner Draht: 25,8 mΩ (25,8 Ω/km).
  • Blaues Kabel: 25,7 mΩ (25,7 Ω/km).
  • Gelbgrüner Draht: 25,7 mΩ (25,7 Ohm/km).

Dieser Widerstand entspricht einem Kupferleiterquerschnitt von 0,685 mm².

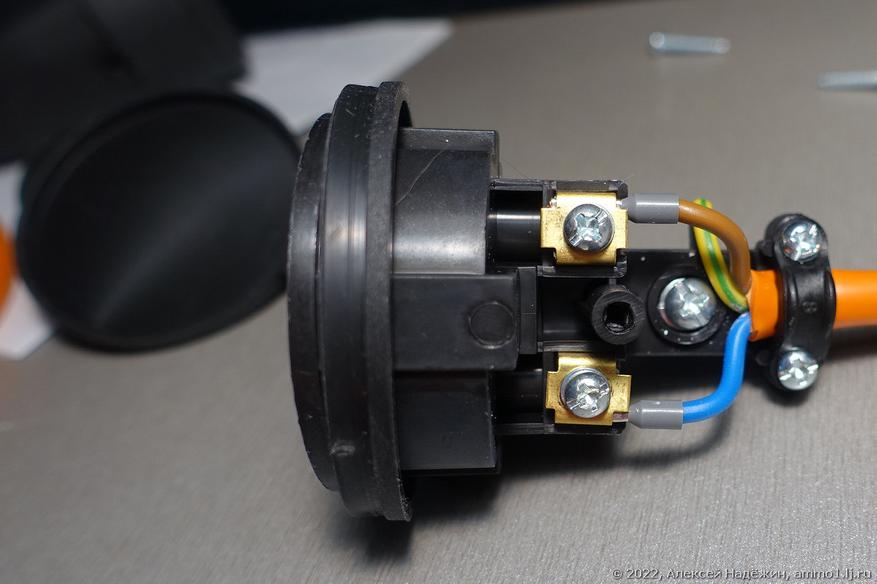

Die Adern der Buchse werden mit handelsüblichen Kabelschuhen gecrimpt und mit Steckkontakten geklemmt. Die Verarbeitungsqualität ist hoch.

Der unbestrittene Vorteil dieses Verlängerungskabels ist die ehrliche Länge des Kabels (viele Hersteller von Verlängerungskabeln unterschätzen die Kabellänge aus Kostengründen). Ich hoffe, dass der Hersteller bei Modellen mit einer Länge von 20-50 Metern genauso ehrlich ist. Das zweite Plus ist die Verarbeitungsqualität. Das dritte Plus ist ein Draht mit Kupferlitzen (leider verwenden viele aus Spargründen jetzt verkupferte Aluminiumdrähte).

Ein Querschnitt von 0,7 mm² reicht natürlich nicht für einen Strom von 15-16 A und eine Leistung von 3500-3680 W. Bei Verbrauchern mit einer solchen Leistung kann kurzfristig ein Verlängerungskabel verwendet werden, für längere Zeit ist es jedoch besser, es nicht mit Strömen von mehr als 10 A (Leistung nicht mehr als 2300 W) zu belasten.
