Das Gehäuse für ein DIY-Audio-Leistungsverstärkerprojekt ist eine Nervensäge. Dies ist eine kostspielige Endphase und das Gesicht des Projekts. Spezielle Aluminiumgehäuse für Verstärker sind ziemlich teuer. Ist es möglich, zu versuchen, Geld zu sparen und ein Nicht-Kerngehäuse zu verwenden, nämlich von einem PC aus. In der heutigen Post – ein Beispiel für die Platzierung eines Klasse-A-Verstärkers in einem solchen Fall.

Einführung

Ich sehe oft, dass Selbstgemachte auf die endgültige Platzierung eines Audioprojekts in einem «zivilen» Fall verzichten. Es gibt viele Gründe: lästig, teuer oder zweifelsfrei.

Sie können ein PC-Gehäuse verwenden, insbesondere für Boards vom Typ Mini-ITX oder HTPC, deren Größe näher an Audioverstärkern liegt.

Die Vorteile dieser Lösung:

  • Günstiger, vor allem, wenn Sie einen gebrauchten Koffer nehmen
  • Vorhandenes Kühlsystem (falls erforderlich)
  • Metall lässt sich leicht bearbeiten

Es gibt auch Nachteile:

  • Eher «fadenscheiniges» Design
  • Viele nicht profilierte Verbinder

Ich hatte vormontierte Class-A-Camp -Verstärkerplatinen. Um sie näher kennenzulernen, entschied ich mich, den Verstärker endgültig in das Gehäuse einzubauen.

Auf Avito habe ich ein geräumiges und recht stylisches SilverStone Sugo SG07 Gehäuse (Maße 222x190x350 mm) gekauft:

Herstellung

Zunächst ziehe ich Einlegeböden aus dem Gehäuse heraus, um Komponenten unterzubringen, lasse aber den Standard-Gehäuselüfter, er beträgt bei diesem Modell 180 mm. In meinem Fall war kein Netzteil vorhanden.

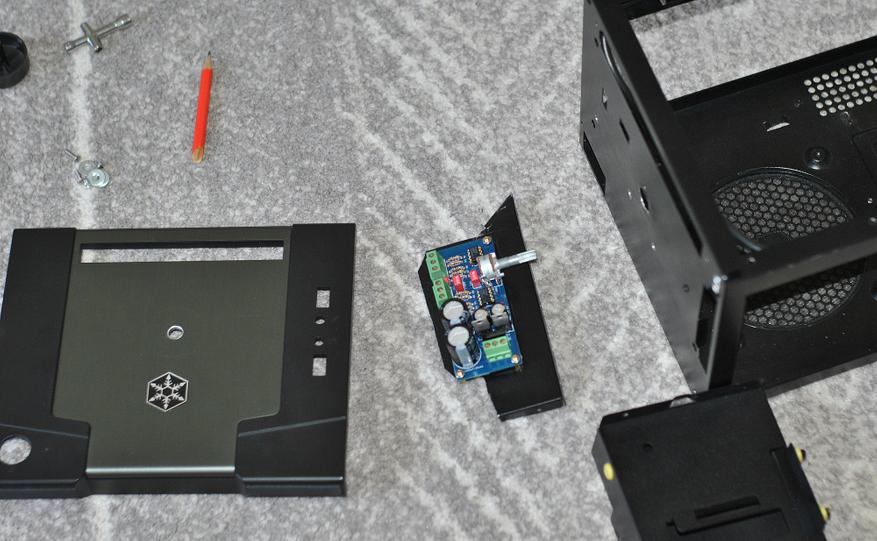

Auf den Resten des Regals davor wird ein Vorverstärker stehen:

Sie können die USB-Anschlüsse auf der Vorderseite belassen und dort 5 V fließen lassen, um Geräte aufzuladen. Und anstelle von zwei 3,5-mm-Audiobuchsen gibt es LEDs – Anzeigen für den Betrieb des Verstärkers. Der Netzschalter wurde durch einen Metallknopf mit Schloss ersetzt.

Verstärkerplatinen werden auf Radiatoren kanalisiert:

Im Gehäuse ist ausreichend Platz für Radiatoren (sie werden von einem Lüfter von oben angeblasen), Netzteile und Peripheriegeräte.

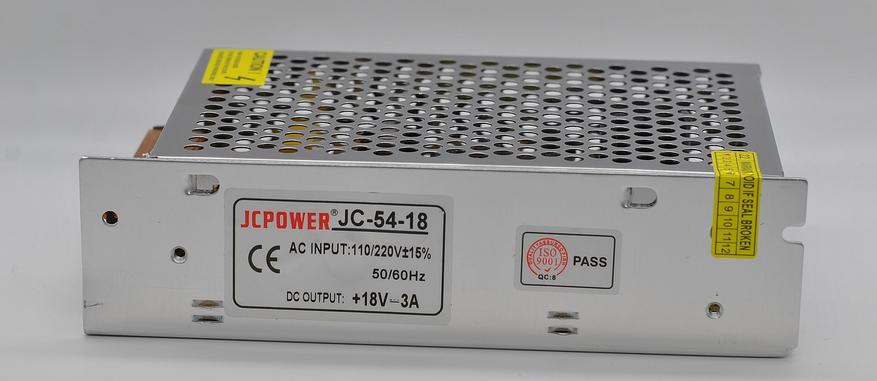

Als Netzteile für den Verstärker wird es ein Paar JCPower JC-54-18 Impulsblöcke (18 V / 3 A) geben:

Einheiten mit gutem Wirkungsgrad, angemessener Stromabgabe und akzeptabler Restwelligkeit (<100 mV). Und deutlich günstiger als ein großer Ringkerntransformator mit hochwertigem Gleichrichter.

Das Metall des Gehäuses lässt sich gut verarbeiten, ein Haushaltsschrauber kommt damit zurecht. Gleichzeitig bleibt die gesamte Struktur starr.

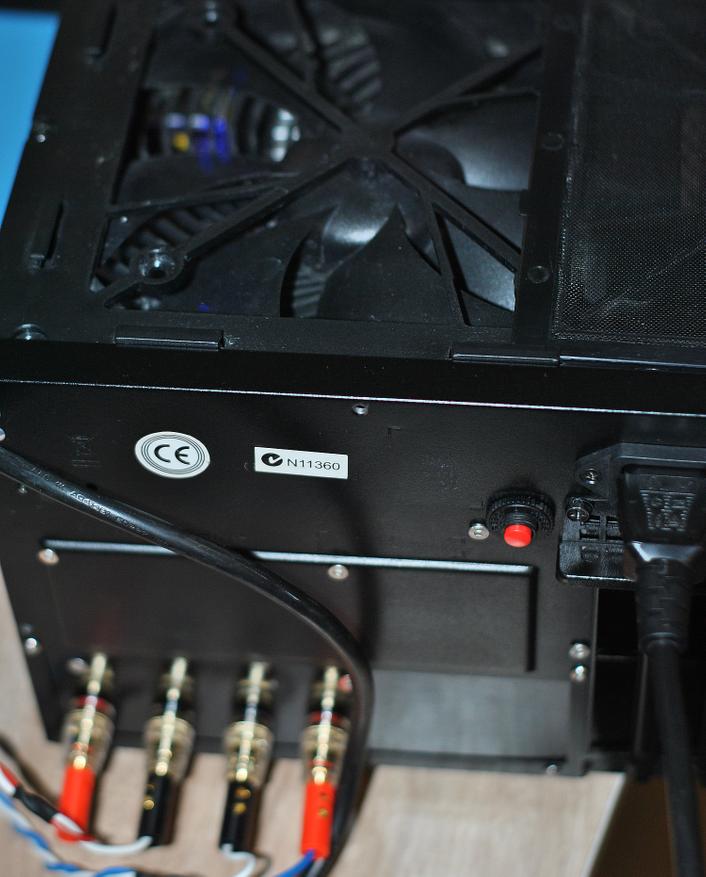

Das Layout im Inneren ist nicht sehr eng. Die zusätzlichen Fenster an der Rückwand wurden mit 2 mm dicken Kunststoffplatten verkleidet. An der Rückwand befindet sich eine Schallschutzplatte und eine zusätzliche Stromversorgung für Peripheriegeräte. Die Cinch-Eingangsbuchsen wurden auf der Frontplatte platziert, um den Weg der Signalleitung zum Vorverstärker zu verkürzen, die Bananenbuchsen für die Akustik befinden sich traditionell auf der Rückseite des Gehäuses.

Das 5-12-V-Peripherienetzteil (Bild oben) brannte während der Einrichtung durch und wurde durch eine bewährte Hi-Link HLK-5M12-Lösung mit 12 V 5 W ersetzt, die den Gehäuselüfter versorgt. Damit zwei USB-Anschlüsse funktionieren, müssen Sie einen Schal mit QC-Aufladung kaufen und ihn über das Netzteil des Verstärkers mit Strom versorgen.

Ein 10-A-Stromunterbrecher wurde als rücksetzbare Sicherung hinzugefügt.

Der gesamte Einbau des Verstärkers in den SilverStone Sugo SG07 dauerte etwa ein paar Tage.

Ausbeutung

Es bleibt, einen Stecker anstelle der CD-ROM auf der Frontplatte zu finden oder auf einem 3D-Drucker zu drucken. Wie sich herausstellte, sind solche schmalen Stecker recht selten.

Ich habe den Verstärker mehrere Abende lang getestet und möchte das gute Kühlsystem dieses Gehäuses hervorheben. Es bewältigt problemlos ~30 Watt pro Kanal der Wärmeableitung von diesem Verstärker (heißes Zeug der Klasse A). Und das Wichtigste, der Lüfter ist nicht laut, der Schalter steht auf «L».

Der Verstärker spielt sehr aufrichtig Musik, gleichzeitig wärmt er den Raum ein wenig auf, bis die Heizsaison eröffnet ist. Die Leistung mit Vorverstärker beträgt ca. 10 Watt an 4 Ohm, was für eine Wohnung und Akustik mit guter Empfindlichkeit völlig ausreicht.

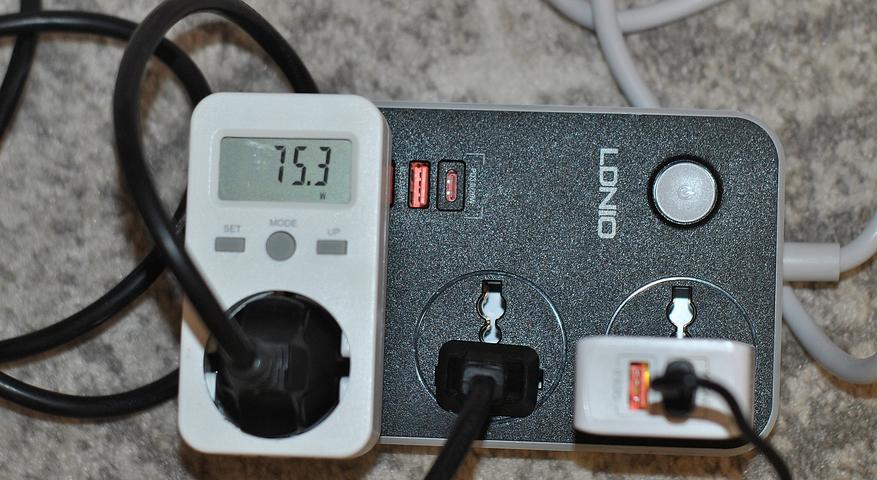

Der einzige Nachteil eines solchen Projekts ist für mich die geringe Effizienz:

Fazit

Wie sich herausstellte, kann selbst ein ressourcenintensiver Klasse-A-Verstärker mit minimalen Kosten in einem kompakten Computergehäuse untergebracht werden. Ja, das Design sieht etwas ungewöhnlich aus, nicht nach den Kanonen von HiFi, aber es funktioniert in so einem Fall ohne Beanstandungen. Auch an kalten Herbstabenden erfreut der Verstärker mit saftigen Jazzkompositionen.
